| MOQ: | 1 عدد |
| قیمت: | consult |
| standard packaging: | صادرات بسته بندی استاندارد |
| Delivery period: | 5 روز |
| payment method: | L/C، T/T، Western Union، MoneyGram |
| Supply Capacity: | 100 عدد/ماه |

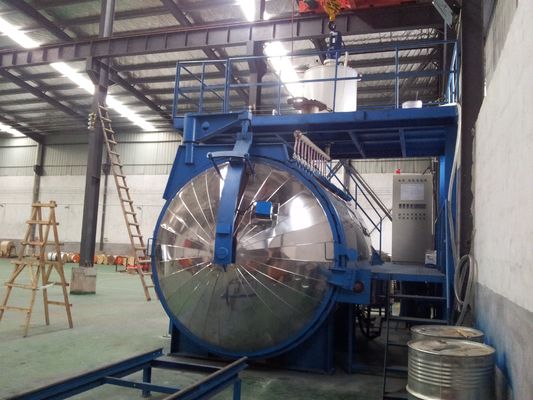

تجهیزات ریختن فشار خلاء با فرآیند ریختن برای ترانسفورماتورهای عایق الکتریکی
طرح فنی تجهیزات کاسینگ خلاء
با توجه به نیازهای تولید کاربر و سالها تجربه شرکت در تولید تجهیزات ریخته گری و مشخصات طراحی،طرح فنی زیر برای بحث و مذاکره بیشتر بین هر دو طرف تعیین شده است:.
تجهیزات پیشنهادی برای ریختن خلاء ترانسفورمور با دو جزء رزین اپوکسی از پیش مخلوط شده مناسب است.
1مقررات عمومی
قطعات یدکی و قطعات یدکی که می توانند در عرض یک سال به طور عادی کار کنند به صورت رایگان داده می شوند.
2. طراحی این مجموعه تجهیزات، استانداردهای مربوطه، دستورالعمل ها و استانداردهای زیر را اتخاذ می کند.
3مشخصات تجهیزات
4پیشنهاد فنی
| نه | نام | مقدار | ملاحظه |
| 1.1 |
مخزن گاز مخلوط کننده نهایی 200 لیتر سیستم |
دو مجموعه | |
| 1.2 | سیستم مخزن تخلیه خلاء | یک مجموعه | |
| 1.3 | سیستم گرمایش | دو مجموعه | |
| 1.4 | سیستم خلاء | دو مجموعه | |
| 1.5 | سیستم لوله های آب خنک کننده | یک مجموعه | |
| 1.6 | سیستم های پنوماتیک و لوله کشی | یک مجموعه | |
| 1.7 | سیستم کنترل | یک مجموعه | صفحه لمسی |
| 1.8 | پلتفرم ساخت فولاد | یک مجموعه | ارائه شده توسط بخش A |
شرایط، (استفاده کننده مجهز به: منبع برق، کمپرسور هوا):
مشخصات فنی و کاربرد مخزن
حجم موثر 400 لیتر است
روغن رسانای گرما 10KW
خلاء نهایی: 50Pa (بدون بار، حالت سرد)
هیچ میزان نشت بار: 50Pa.L/S
دمای کار: 60 ~ 80°C
دمای سطح مخزن دمای محیط +20°C
مجهز به دستگاه کنترل فرکانس، می تواند سرعت بلند کردن را با توجه به لزگی مواد تنظیم کند.
عایق از پشم سنگی، صفحه فولاد ضد زنگ (SUS430، ضخامت 1.5 میلی متر) زره دار، پوشش سطحی
این مخزن برای مخلوط رزین اپوکسی و مخلوط عامل سخت سازی و گاز زدایی خلاء استفاده می شود.
مخلوط کننده تانک در طرف اصلی ریختن تانک ریختن خلاء نصب شده است تا تولید را افزایش دهد.
لوازم جانبی بدن مخزن:
| نه | نام | تعداد سال |
| 1 | بدن فولاد ضد زنگ | 1 SET |
| 2 | پايه ي سر با مدال از فولاد ضد زنگ | 1 SET |
| 3 | صندلی کاهش دهنده | 1 SET |
| 4 | محور، مهر و موم پویا، و غیره | 1 SET |
| 5 | از فولاد ضد زنگ | 1 پی سی |
| 6 | دستگاه ساختگی از فیلمی که از گاز خارج می شود | 1 SET |
| 7 | دریچه مکش خلاء دستی DN25 | 2 مجموعه |
| 8 | دستگاه مشاهده نور | 1 SET |
| 9 | سنسور کنترل دما | 1 SET |
| 10 | حلقه مهر CAN LID | 1 تکه |
| 11 | شیر تخلیه پنوماتیک (فولاد ضد زنگ DN50) | 1 SET |
| 12 | کاهش دهنده استیلر | 1 پی سی |
| 13 | دستگاه تنظیم سرعت با فرکانس متغیر | 1 پی سی |
| 14 | دستگاه نمایشگر سطح متوسط گرمایش | 1 SET |
| 15 | عنصر گرمایش الکتریکی | 2 مجموعه |
| 16 | ترمومتر دو فلزی | 1 SET |
| 17 | پورت تغذیه ی یدکی (DN100) | 1 SET |
| 18 | پورت شارژ و شیر شتاب دهنده | 1 SET |
مخلوط کننده 400 لیتر:
4.2 مجموعه ای از مخازن تخلیه خلاء (ضغط جوی) سیستم مشخصات فنی مخازن تخلیه خلاء و کاربردهای آن:
اندازه دیواره داخلی مخزن افقی: Φ2000mm×2400mm
خلاء نهایی: 50Pa (بدون بار، حالت سرد)
هیچ میزان نشت بار: 50Pa.L/S
دمای کار: 70 ~ 85°C
دمای سطح مخزن: دمای محیط +20°C
سرپرست ریخته گری دریچه توپ پنوماتیک را برای تغذیه اتخاذ می کند و می تواند دریچه ریخته گری خلاء را که واقعاً به تعداد محصولات مورد نیاز است تنظیم کند.رابط فلنج یدکی لوله ریخته گری برای ارتقاء آینده اختصاص دارد.
مخزن ریختن افقی است، درب مخزن در طرف باز است و بدن مخزن از ساختار مخزن ریختن خلاء است. پس از بسته شدن در محل، مخزن قفل می شود.
فرآیند ریخته گری خلاء می تواند فرآیند ریخته گری را بهینه کند، نفوذ پذیری مواد را افزایش دهد و در نهایت اثر کاهش شاخص انتشار محصول را به دست آورد.
پس از اینکه درب قوطی بسته شد، کارت قوطی را به صورت دستی قفل کنید.
بدن مخزن روی زمین نصب شده است و ریل سبک و کار (توسعه شده) در مخزن فراهم شده است.
سطح بیرونی مخزن توسط صفحه گرمایش الکتریکی گرم می شود.
ارتفاع مسیر داخل مخزن با مسیر ماشین انتقال خارج از مخزن یکسان است (که توسط کاربر ماشین انتقال خارج از مخزن ساخته شده است).به طوری که دسترسی به این واگن را تسهیل کند;
عایق پشم سنگ، صفحه فولاد ضد زنگ (SUS430) پردازش زرهی
بدن مخزن با رابط های دیگر برای پاسخگویی به الزامات تکنولوژیکی فراهم شده است.
تکیه تانک
| نه | نام | تعداد سال |
| 1 | دستگاه مشاهده نور | 6 مجموعه |
| 2 | قطب بندر فلانژ (DN16) | 12 |
| 3 | حسگر دما | 2PCS |
| 4 | حلقه مهر و موم شکل ویژه ای برای درب مخزن | 1 SET |
| 5 | مکانیسم باز و بسته شدن درب کانن | 1 SET |
| 6 | ماشین حامل مخزن (6 تن) | 1 SET |
| 7 | ترمومتر دو فلزی | 1 SET |
| 8 | لوله اصلی تخلیه خلاء (DN50 با 12 مجموعه لوله DN16) | 1 SET |
تجهیزات تخلیه خلاء
4.3 دو مجموعه از سیستم های گرمایش
4.3.1 هر واحد تجهیزات توسط یک سیستم کنترل دمای مستقل کنترل می شود که برای تنظیم دمای هر واحد مناسب است.مخلوط کننده مخلوط کننده، حالت انتقال گرما از روغن هدایت گرما را اتخاذ می کند.مخزن ریختن به طور مستقیم توسط صفحه گرمایش الکتریکی ووشی گرم می شود، کنترل درجه حرارت خودکار، آلارم بیش از حد درجه حرارت، 63KW قدرت، بالاترین دمای گرمایش 130 °C.دمای گرمایش کل سیستم گرمایش مخلوط کننده می تواند بین دمای طبیعی و 80 °C تنظیم شود.
پیکربندی سیستم:
سیستم گرمایش برای مخلوطگر نهایی 400 لیتر:
| نه | نام | مقدار | ||
| 1 | واحد گرمایش الکتریکی لوله ای (5KW) | 2 مجموعه | ||
| 2 | کنترلگر دمای صفحه نمایش دیجیتال | 1 SET | ||
| 3 | حسگر دما | 1 SET | ||
| 4 | سیم و کابل | 1 SET |
سیستم گرمایش برای مخزن تخلیه خلاء:
| نه | نام | مقدار |
| 1 | صفحه گرمایش الکتریکی (0.5KW) | 108 مجموعه |
| 2 | هدايت کننده درجه حرارت بالا | 600 متر |
| 3 | سوئیچ کنترل دما | 6 |
| 4 | کنترلگر دمای دیجیتال | 1 SET |
| 5 | صفحه فشار | 108 مجموعه |
| 6 | استودی های ثابت برای جوش مقاومت | 216 مجموعه |
4.4 دو مجموعه از سیستم های خلاء (در کل 3 پمپ خلاء):
4.4.1حداکثر سرعت پمپاژ یک واحد روتری Roots به واحد خلاء مخزن ریختن 300L / S است. خلاء کاری سیستم را می توان بین 50-200Pa کنترل کرد.کاهش احتمال پمپاژ مواد به سیستم خلاء به دلیل درجه خلاء بالاسیستم مجهز به 2 مجموعه فیلتر ویژه برای جلوگیری از ناخالصی ها در گاز پمپ شده تا حد ممکن و جذب گازهای تهویه پذیر برای محافظت از پمپ خلاء است.
پيوند سازي:
| نه | نام | مقدار |
| 1 | پمپ خلاء وان روتاری VSV-300 | 1 SET |
| 2 | ZJP-300 ROOTS پمپ خلاء | 1 SET |
| 3 | لوله اصلی خلاء پنوماتیک (DN150) | 1 SET |
| 4 | شیر شارژ الکترومغناطیسی | 1 SET |
| 5 | شیر شارژ دستی | 1 SET |
| 6 | زير | 1 SET |
| 7 | فیلتر فشرده سازی | 1 SET |
| 8 | فیلتر خلاء | 1 SET |
| 9 | اندازه گیری خلا دیسک (Z-100) | 1 SET |
| 10 | لوله خلاء بدون درز (DN150) | 1 SET |
پيوند سازي سيستم
| نه | نام | مقدار |
| 1 | پمپ خلاء وان روتاری VSV-100 | 1 SET |
| 2 | لوله اصلی خلاء پنوماتیک (DN50) | 2 مجموعه | ||
| 3 | شیر شارژ الکترومغناطیسی | 2 مجموعه | ||
| 4 | شیر شارژ دستی | 2 مجموعه | ||
| 5 | زير | 1 SET | ||
| 6 | فیلتر فشرده سازی | 1 SET | ||
| 7 | فیلتر خلاء | 2 مجموعه | ||
| 8 | اندازه گيري تخليه ديسک | 2 مجموعه | ||
| 9 | لوله خلاء بدون دنده | 2 مجموعه |
واحد خلاء:
مخزن تخلیه تخلیه تخلیه مخلوط تخلیه تخلیه تخلیه تخلیه
4.5. مجموعه ای از سیستم تمیز کردن اتوماتیک
4.5.1 این سیستم شامل: پمپ دیافراگم، مخزن محلول، مخزن جریان، خط لوله، شیر، دستگاه اندازه گیری خلاء و غیره است.
4.5.2 این سیستم محلول را از طریق پمپ پمپاژ محلول خاص به مخلوط کننده انتقال می دهد.
4.5.3 فرآیند تمیز کردن اتوماتیک را با ریختن لوله و شیر به مخزن محلول از طریق مخزن جریان، شیر و لوله به پایان برسانید
4.5.4 ظرف محلول با دریچه تخلیه برای تخلیه منظم رسوبات مجهز است.
4.6مجموعه ای از سیستم های لوله کشی آب خنک کننده
سیستم شامل لوله های آب خنک کننده، شیرها، فشار سنجها و سایر نقاط آب در محدوده تجهیزات است.کاربر باید نقاط آب رسانی و بازگشت را در فاصله ۵ متر از محل تجهیزات متصل کند..
| نه | نام | مقدار |
| 1 | لوله آب گالوانیزه شده | 1 SET |
| 2 | دریچه توپ مس | چند تا قطعه |
| 3 | اندازه گیری فشار برقی | 1 SET |
| 4 | شیر توقف سوئیچ | 2 مجموعه |
4.7مجموعه ای از سیستم های لوله کشی پنوماتیک
4.7.1. برای تامین برق برای شیرهای پنوماتیک و بطری ها استفاده می شود. کاربر منبع هوا را در فاصله 5 متری از محل تجهیزات فراهم می کند. تامین کننده باید:
| نه | نام | مقدار |
| 1 | سه گانه | 1 SET |
| 2 | شیر پنج طرفه دو موقعیت | 8 مجموعه |
| 3 | لوازم جانبی لوله کشی | 1 SET |
4.8 مجموعه ای از سیستم های کنترل الکترونیکی (اسکرین لمسی)
عملکرد:
سیستم کنترل برای دمای محیط 0 ~ 40 °C، سیم کشی، سیم کشی، طرح پل مطابق با اجرای بین المللی قابل استفاده است.
● می تواند توسط دکمه دستی و صفحه لمسی کنترل شود.
4.9 سایر الزامات فنی
4.9.1از بین بردن زنگ، جلوگیری از زنگ و درمان پوشش بر روی سطح اجزای سیستم
4.10 یک مجموعه از سیستم های فولادی برای نصب تجهیزات (مواد)
توسط طرف A تهیه شده و توسط طرف B ساخته شده)
برای نصب این مجموعه تجهیزات از بستر فولادی استفاده می شود و قاب فولادی دارای ساختار 2 لایه است. مخلوط کننده مخلوط بر روی بستر فولادی دو طبقه قرار دارد.ما نقشه و فهرست مواد قاب فولاد و ساخت آن را ارائه می دهیم.
5فهرست لوازم جانبی و قطعات یدکی
| نه | نام | مشخصات | مقدار |
| 1 |
پمپ خلاء همراه با لوازم جانبی |
VSV-100 | 1 SET |
| 2 | حلقه مهر و موم درب مخزن | VSV-300 | 1 SET |
| 3 |
حلقه مهر برای خلاء و خط لوله مواد |
ZJP-300 | 1 SET |
| 4 | حلقه مهر و موم مخلوط کننده مخزن |
Φ2400 (در دسترس است 1 سال) |
1 تکه |
| 5 | عنصر گرمایش الکتریکی | اندازه گیری های مختلف | 1 SET |
| 6 | مقاومت در برابر دما | ۴۰۰ لیتر | 1 ریشه |
| 7 | چراغ نورپردازی مشاهده | دو تکه | |
| 8 | پنجره ی مشاهده | دو تکه |
