کارخانه ریخته گری رزین اپوکسی خلاء برای عایق برقی بیرونی

دستگاه خشک کردن فشار افزوده برای ریخته گری خلاء از رزین اپوکسی پرکننده دو جزء مناسب است.

با توجه به نیازهای تولید کاربر،شرکت WUXI JIACHEN POWER ELECTRONICS EQUIPMENT CO.,Ltd.has determined the following technical solutions based on the company's many years of accumulated pouring equipment manufacturing experience and design specifications for further discussion and negotiation between the two parties.

تجهیزات این محلول برای ریخته گری خلاء از رزین اپوکسی پرکننده دو جزء مناسب است.

<>一،

7تامین کننده تضمین می کند که فناوری قابل استفاده، بالغ و اثبات شده برای تجهیزات ریختن را ارائه می دهد.

8. قطعات یدکی و قطعات یدکی را برای عملیات عادی در عرض یک سال فراهم کنید. این قطعات یدکی و قطعات یدکی به صورت رایگان داده می شوند.

• در طراحی این مجموعه تجهیزات، استانداردهای مربوطه، دستورالعمل ها و استانداردهای مربوطه زیر اتخاذ شده است.

1) این مشخصات فنی "KCY-500-3000 مشخصات فنی تجهیزات کاسینگ تحت فشار خلاء"

2) GB9115.1-2000 "فلنج خلاء"

3) JB/T6533-97 "پمپ خلاء فلز چرخشی"

4) JB/T7674-95 "پمپ خلاء ریشه"

5) GB/T6709-96 "انبوهی و لوازم جانبی خلاء"

6) JB1090-1092 "نوع و ابعاد مهر و موم لاستیکی برای خلاء"

7) GB191 "مارک های تصویری بسته بندی، ذخیره سازی و حمل و نقل"

8) موسسه فیزیک لانژو "دستور طراحی خلاء"

9) دانشگاه شمال شرقی "دستور طراحی سیستم خلاء"

10) GB/T5226.1-1996 "ماشین آلات صنعتی و تجهیزات الکتریکی بخش 1: شرایط فنی عمومی"

• مشخصات تجهیزات

1تجهیزات کاسینگ فشار خلاء در این طرح مناسب برای کاسینگ خلاء از ترانسفورماتورهای نوع کاسینگ و راکتورهای 35kV و پایین تر است.

2این راه حل نیازهای صرفه جویی در انرژی و حفاظت از محیط زیست را منعکس می کند.صفحه گرمای الکتریکی ساخته شده به این منظور دارای مدت عمر بیش از سه برابر صفحه گرمایی وارد شده از آلمان است، و قدرت گرمایش 75 درصد از صفحه گرمایش وارد شده از آلمان است. این یک محصول واقعاً صرفه جویی در انرژی و دوستدار محیط زیست است.

3سیستم فیلتر کردن منحصر به فرد می تواند به طور موثر از ورود بخار رزین به پمپ خلاء جلوگیری کند.

• راه حل های فنی:

1. ترکیب تجهیزات

2شاخص ها و پارامترهای فنی تجهیزات

2.1حجم مخزن ریختن تحت فشار Φ3000×L3500

2.2سرعت پمپ اصلی سیستم خلاء 600L/S

2.3دمای کار تانک ریختن 70°C تا 85°C

2.4، درجه خلاء نهایی مخزن ریختن

(وضعیت سرد، بدون بار) ≤50Pa

2.5میزان نشت مخزن آب خوری ≤50Pa.L/S

2.6درجه خلاء کاری مخزن ریختن 50-100Pa

2.7فشار کاری 0 ۰٫۴Mpa

2.8حداکثر فشار طراحی 0.75Mpa

2.9بیشترین فشار بر روی مارک های معروف 0.6Mpa

2.10این تجهیزات اندازه گیری دستی و مخلوط کردن پویا مواد را اتخاذ می کند.

2.11این تجهیزات از فرآیند ریختن فشار مثبت خلاء استفاده می کنند.

2.12مخلوط کننده های مخلوط کننده به صورت الکتریکی گرم می شوند، روغن حرارتی به عنوان رسانه انتقال گرما و کنترل درجه حرارت خودکار است. مخلوط کننده های مخلوط کننده به طور مستقیم توسط عناصر گرمایشی الکتریکی گرم می شوند.هر بخش گرمایشی با مواد عایق گرما ایزوله شده است، مخزن ریختن با صفحه های فولادی ضد زنگ (SUS430) و مخزن مخلوط با صفحه های فولادی نازک و پوشش داده شده است.دمای سطح بیرونی لایه عایق نباید 20 درجه سانتیگراد بالاتر از دمای اتاق باشد..

3. نیاز به قدرت، آب، منبع هوا و شرایط اولیه تجهیزات (تجهیزات کاربر: منبع برق، کمپرسور هوا)

3.1قدرت نامی: 100kW، 380V، 50Hz، کابینت توزیع سه فاز پنج سیم خاص، منبع برق به کابینت کنترل الکتریکی متصل است.

3.2منبع آب: فشار ≥0.2Mpa، حداکثر مصرف 3 m3/h، دمای آب ≤25°C.

3.3هوا فشرده: 0.4 ≈ 0.6Mpa، حداکثر مصرف 0.3m3/min

3.4بنا، قاب فولادي و راه خارج از مخزن را مطابق نقشه هاي شرکت ما بسازيد

4. شرایط فنی هر سیستم

4.1، یک مجموعه از مخلوط 500L خلاء مخلوط کردن مخزن گاز

شاخص های فنی مخازن و کاربردهای آنها

حجم موثر 500 لیتر

گرمایش روغن حرارتی 10KW

درجه خلاء نهایی: 50Pa ((空载,冷态)

نرخ نشت بدون بار: 50Pa.L/S

دمای عملیاتی: 60°C تا 80°C

دمای سطح بیرونی مخزن دمای محیط +20°C

مجهز به یک دستگاه تنظیم سرعت تبدیل فرکانس، سرعت مخلوط و بلند کردن را می توان با توجه به لزگی مواد تنظیم کرد؛ عایق پشم سنگ،صفحه فولاد ضد زنگ (SUS430)، 1.5mm ضخامت) زره، پوشش سطحی

این مخزن برای مخلوط کردن و تخلیه گازی خلاء از رزین اپوکسی و مخلوط عامل خشک کننده استفاده می شود.

مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده مخلوط کننده

لوازم جانبی مخزن:

مخلوط کننده 500 لیتر (750 کیلوگرم مواد)

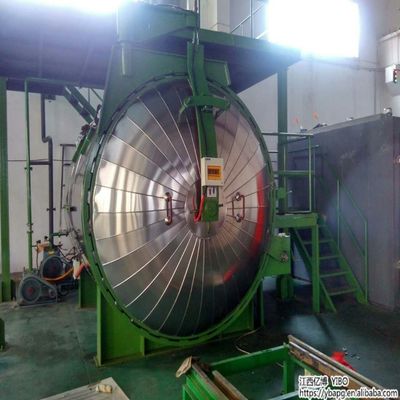

4.2یک مجموعه از سیستم مخزن فشار خلاء

شاخص های فنی مخزن فشار و کاربردها:

ابعاد دیواره داخلی مخزن افقی: Φ3000mm×3500mm

درجه خلاء نهایی: 30Pa ((بدون بار، حالت سرد)

نرخ نشت بدون بار: 100Pa.L/S

دمای کار: 70°C تا 85°C

دمای سطح بیرونی مخزن: دمای محیط +20°C

فشار کاری 0 ۰٫۴Mpa

حداکثر فشار طراحی 0.75Mpa

حداکثر فشار صفحه نام 0.6Mpa

فشار آزمایش میدان 0.8Mpa ((آب فشار)

لوله ریختن توسط یک شیر توپ دستی برش داده می شود و شیر ریختن خلاء مورد نیاز را می توان با توجه به مقدار محصولات تنظیم کرد.رابط فلنج لوله ریختن برای ارتقاء آینده اختصاص داده شده است. مخزن ریختن افقی است ، با یک درب تکان دهنده جانبی. بدن مخزن یک ساختار مخزن ریختن خلاء است. پس از اینکه درب مخزن در محل بسته شود ، با دندان های فلنج تکان داده شده قفل می شود.

استفاده از فن آوری ریخته گری خلاء می تواند فرآیند ریخته گری را بهینه کند، نفوذ مواد را افزایش دهد و در نهایت اثر شاخص های تخلیه جزئی را کاهش دهد.

بعد از اینکه درب مخزن در محل خود بسته می شود، به صورت دستی چرخش می شود و قفل می شود.

مخزن بر روی زمین نصب شده است و مخزن مجهز به یک ریل سبک (استانداردهای ملی 15 کیلوگرم) و یک سبد کار (1700X2800 میلی متر) است.

سطح بیرونی مخزن با یک صفحه گرم الکتریکی گرم می شود.

ارتفاع مسیر داخل مخزن برای راحتی با مسیر ماشین انتقال خارج از مخزن قرار دارد (ماشین انتقال خارج از مخزن توسط کاربر ساخته شده است).

ورود و خروج از ترویلی

عایق پشم سنگ و ورق فولاد ضد زنگ (SUS430) درمان زره بندی. مخزن مجهز به رابط های دیگر است که نیازهای فرآیند را برآورده می کند.

لوازم جانبی مخزن

4.3دو سیستم گرمایش

سیستم کنترل دمای، که تنظیم دمای هر واحد را تسهیل می کند. مخلوط کننده مخلوط کننده روش انتقال گرما روغن حرارتی را اتخاذ می کند.مخزن ریختن به طور مستقیم توسط صفحه گرمایش الکتریکی ووشی گرم می شود، با کنترل درجه حرارت اتوماتیک و آلارم بیش از حد درجه حرارت. قدرت 54KW و حداکثر دمای گرمایش 130 °C است.

دمای گرمایش تمام سیستم های گرمایش مخلوط کننده از دمای عادی تا 80 درجه سانتیگراد تنظیم می شود.

پیکربندی سیستم:

سیستم گرمایش برای مخلوط کننده نهایی 500L

سیستم گرمایش مخزن فشار تخلیه خلاء

4.4دو مجموعه از سیستم های خلاء (در کل 3 پمپ خلاء)

4.4.1مجموعه ای از قطعات چرخ دار Roots unit دارای حداکثر سرعت پمپاژ 300L/S برای واحد پمپاژ خلاء مخزن ریختن است. خلاء کاری سیستم را می توان بین 50-200Pa کنترل کرد.کاهش احتمال پمپاژ مواد به سیستم خلاء به دلیل درجه خلاء بالاسیستم مجهز به دو مجموعه فیلتر اختصاصی برای جلوگیری از ناخالصی ها در گاز استخراج شده و جذب گاز های فشرده سازی شده برای محافظت از پمپ خلاء است.

پیکربندی پیوست ها

4.4.2یک واحد خلاء VSV-100 برای خلاء مخلوط کردن خلاء و مخلوط کردن مخزن استفاده می شود، با سرعت پمپاژ 25L / S.

لوازم جانبی پیکربندی سیستم:

4.5،یک مجموعه از سیستم تمیز کردن خودکار

4.5.1این سیستم شامل: پمپ انتقال دیافراگم، مخزن محلول، مخزن آب، خط لوله، شیر، اندازه گیری خلاء و غیره است.

4.5.2"این سیستم محلول را از طریق یک پمپ دیافراگم به مخلوط کننده انتقال می دهد.

4.5.3فرآیند تمیز کردن خودکار با ریختن خط لوله و شیر به مخزن محلول از طریق مخزن جریان، شیر و لوله تکمیل می شود.

4.5.4مخزن محلول مجهز به یک شیر تخلیه برای تخلیه منظم رسوب است.

4.6،یک مجموعه از سیستم لوله کشی آب خنک کننده

این سیستم شامل لوله های آب خنک کننده، شیرها، فشار سنجها و غیره در هر نقطه مصرف آب در محدوده تجهیزات است.کاربران باید نقاط تامین آب و بازگشت را به محل تجهیزات در محدوده 5 متر متصل کنند..

توسط تامین کننده ارائه شده:

4.7،یک مجموعه از سیستم لوله کشی پنوماتیک

4.7.1استفاده می شود برای تامین قدرت به انواع شیرهای پنوماتیک و سیلندر. کاربر یک منبع هوا را در عرض 5 متر از محل تجهیزات فراهم می کند.

توسط تامین کننده ارائه شده:

4.8,یک مجموعه از سیستم کنترل الکترونیکی (اسکرین لمسی)

عملکرد:

این سیستم کنترل برای دمای محیط از 0 تا 40 درجه سانتیگراد مناسب است و سیم کشی، سیم کشی و طرح پل مطابق با استانداردهای بین المللی انجام می شود.

● تشخیص و نمایش دیجیتالی درجه دمای و خلاء مخزن ریختن

● صفحه لمسی جریان فرآیند را کنترل می کند و وضعیت کار هر واحد دستگاه را نشان می دهد.

● کنترل موتور مخلوط، کنترل شیر پنوماتیک و کنترل شیر الکترومغناطیسی.

●تلاش و قفل بین پمپ ها و دریچه های واحد خلاء

● یک دستگاه هشدار برای فشار هوا و فشار آب ناکافی نصب کنید.

● تغذیه مخلوط کننده دست به دست آماده و وارد مخلوط کننده می شود.

● قادر به کنترل دستی دکمه و کنترل صفحه لمسی

پیکربندی:

کابینت کنترل الکتریکی 1 SET

صفحه لمسی 1 SET

اندازه گیری خلاء دیجیتال 1 SET

کنترلگر دمای دیجیتال 3 مجموعه

رله حالت جامد 2 مجموعه

مبدل فرکانس 1 SET

سنسور درجه حرارت 4 SETS

دکمه، دکمه 1 SET

رله 1 SET

سوئیچ هوا 1 SET

سوئیچ حفاظت از موتور و غیره 1 SET

سیم و کابل 1 SET

پل 1 SET

4.9 سایر الزامات فنی

4.9.1از بین بردن زنگ سطحی، جلوگیری از زنگ و رنگ آمیزی اجزای سیستم.

4.9.2 سطوح بیرونی تمام اجزای سیستم گرمایش (به استثنای قطعات زرهی و اجزای خریداری شده) همه قرمز گرم هستند.

4.9.3 سطح بیرونی کابینت کنترل الکتریکی آبی آسمان است

4.9.4 سطوح بیرونی اجزای باقیمانده (به استثنای اجزای زرهی و قطعات خریداری شده) و بستر کار تجهیزات همه خاکستری صنعتی هستند.

4.10مجموعه ای از سیستم های نصب و راه اندازی از فولاد (از جمله مواد)

این بستر فولادی برای نصب این مجموعه از تجهیزات استفاده می شود. قاب فولادی یک ساختار دو لایه است. مخلوط کننده مخلوط در بستر فولادی طبقه دوم قرار دارد.

ما نقشه ها و مواد قاب فولادي رو فراهم ميکنيم

五لیست لوازم جانبی و قطعات یدکی

کاربرد:
